Filtrovny

Všechny objekty budované pod patronací CORF na Maginotově linii disponovaly zařízením na čištění vzduchu. Jejich velikost závisela na velikosti objektu a posádky a tím pádem na předpokládané spotřebě čerstvého vzduchu. Filtrovny pro potřeby podzemních prostor se nacházely v blízkosti strojoven, stejně tak je možné se s nimi setkat v samotných bojových objektech, většinou pod střeleckými místnostmi, nebo v podzemí v blízkosti šachet do jednotlivých bojových objektů. Přímo uvnitř filtrovny fungovaly dva nezávislé oběhy, které bylo možné dle potřeby (porucha, výměna filtrů) přepínat.

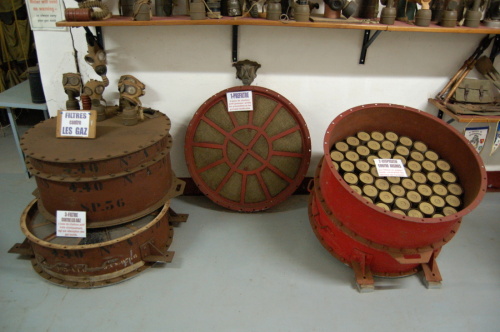

Filtry s označením SP 36 měly maximální průtok 1 000 m3/h. Sestavovaly se do skupin maximálně o počtu čtrnácti filtrů v závislosti na požadovaném objemu průtoku vzduchu. Hmotnost válce činí 230 kg, proto ho bylo nutné měnit pomocí speciálního transportního vozíků.

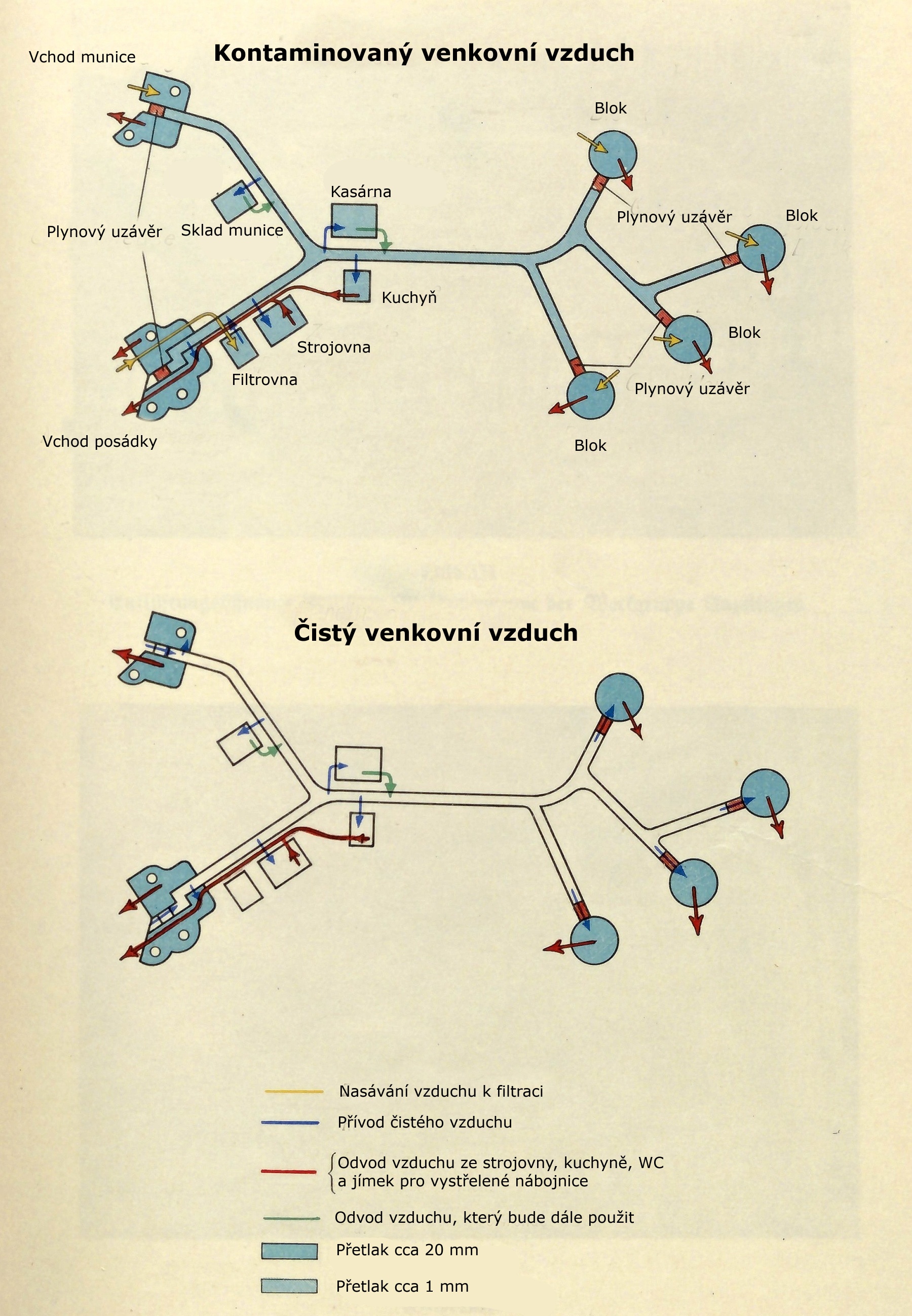

Foto — Základní koncepce rozvodu a filtrace vzduchu ve tvrzích Maginovy linie. V případě nasávání čistého vzduchu se počítalo s ventilací skrze otevřené vstupy do vchodových objektů. Nucený oběh byl realizován pouze ve strojovně a v kuchyni. Naopak vzduch z kasáren a muničních skladů byl hnán dále do nitra tvrze. Samotné bojové objekty měli oddělenou ventilaci a byl v nich udržován přetlak. Cílem bylo jednak zabránit vnikání vzduchu z okolí přímo do objektu, ale především také efektivně odvádět plyny vznikající při střelbě ze střeleckých místností a z kobek pro skladování vystřelených nábojnic. Pokud byla zjištěna kontaminace okolí bojovými plyny, došlo k uzavření protiplynových uzávěrů a vzduch byl nasáván k čištění do sad filtrů. Hlavní filtrovna zajišťovala vzduch pro podzemí. Znečištěný vzduch ze strojovny a kuchyně pak byl odváděn přes vchod pro mužstvo. Každý bojový objekt disponoval vlastním uzavřeným systémem filtrace vzduchu. Zdroj: Denkschrift

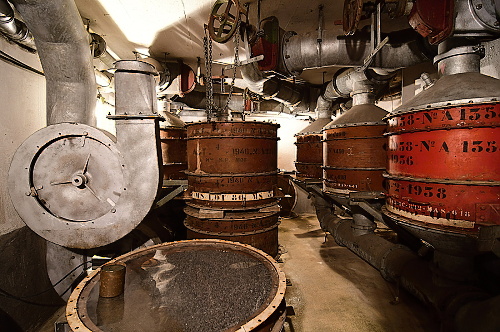

      Malá filtrovna v objektu B1 pěchotní tvrze La Ferté

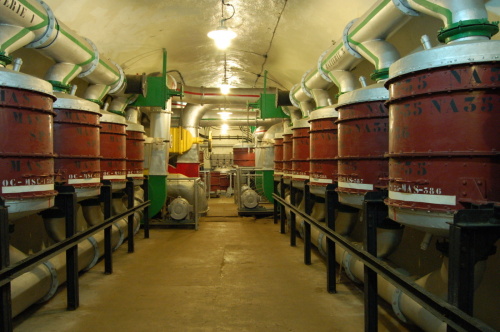

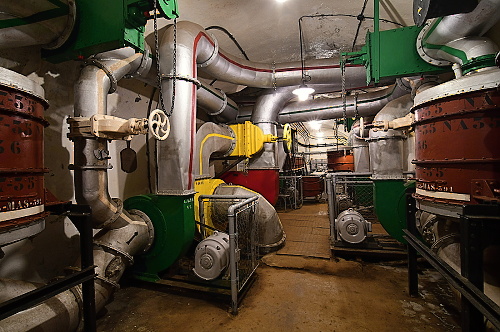

     Filtrovna v podzemí dělostřelecké tvrze Schoenenbourg

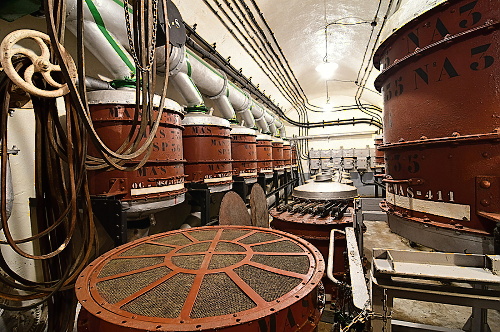

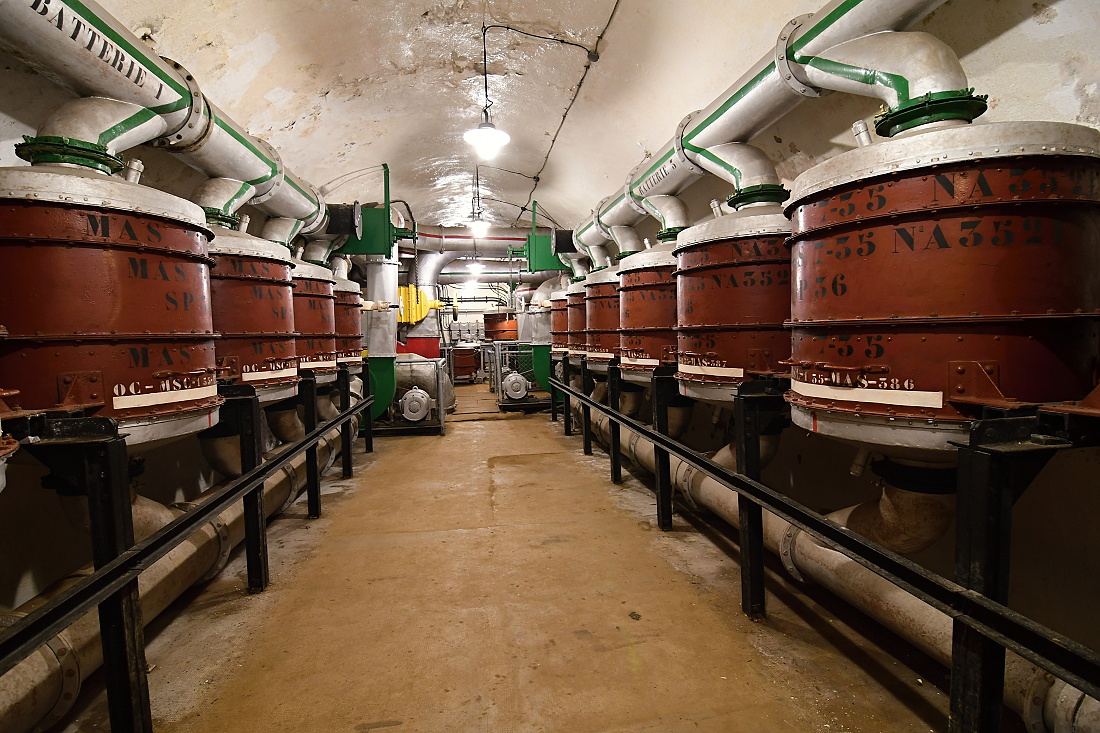

     Filtrovna v podzemí dělostřelecké tvrze Schoenenbourg

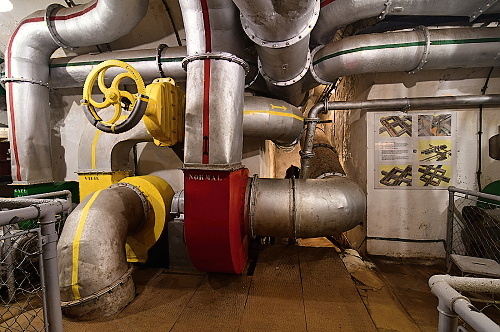

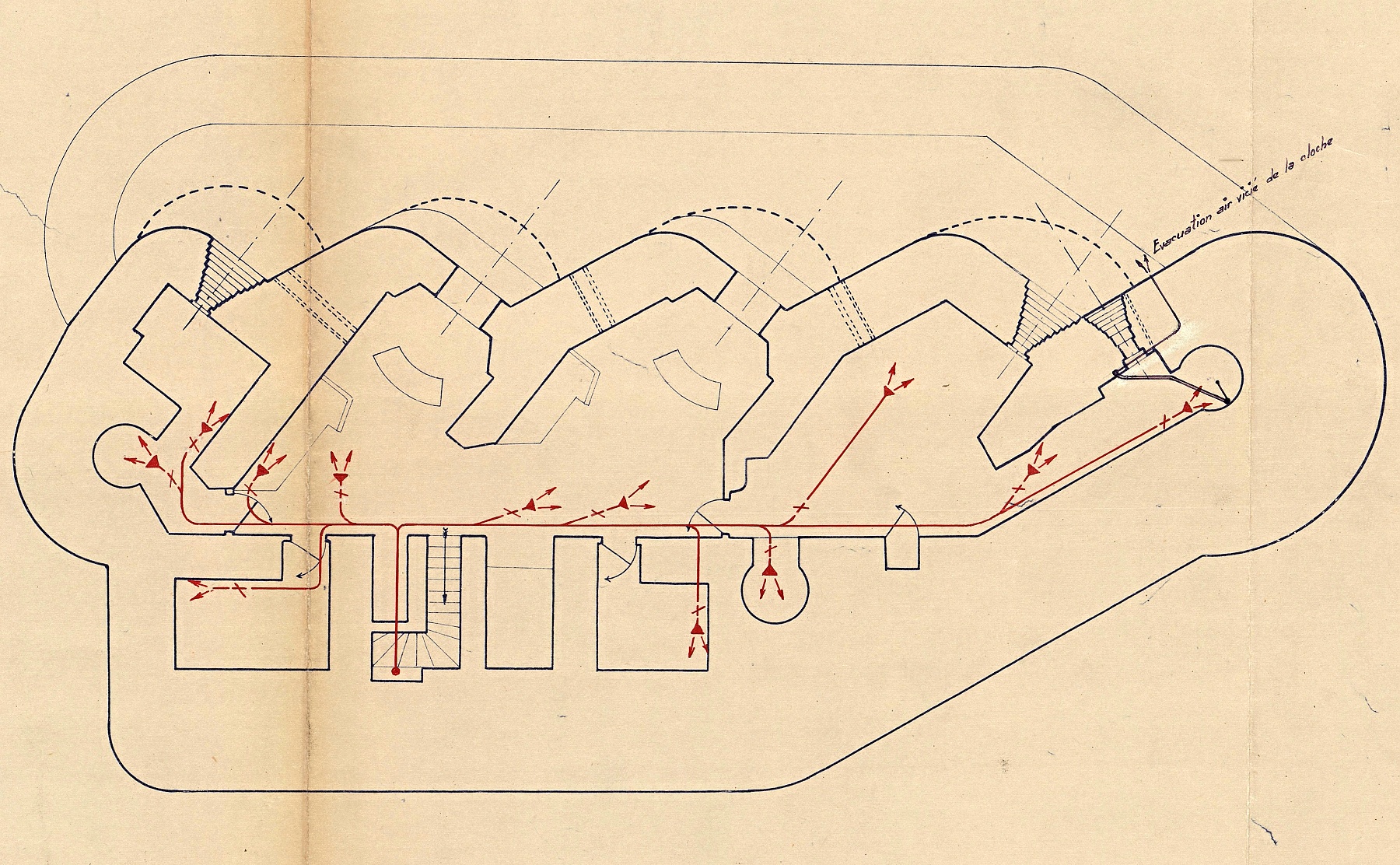

      Komplikovaný systém nasávání a odvodu znečištěného vzduchu z podzemí do vchodového objektu pro mužstvo - Schoenenbourg

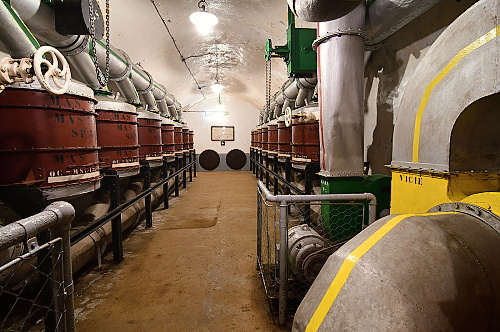

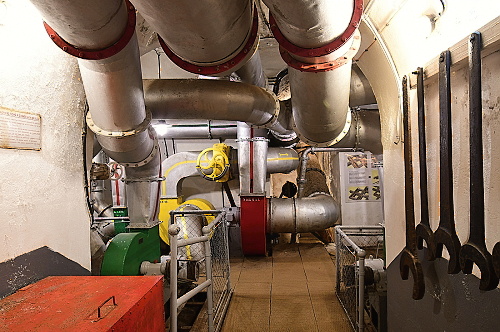

     Filtrovna v podzemí dělostřelecké tvrze Schoenenbourg

     Komplikovaný systém nasávání a odvodu znečištěného vzduchu z podzemí do vchodového objektu pro mužstvo včetně výfukových plynů ze
	strojovny - Schoenenbourg
